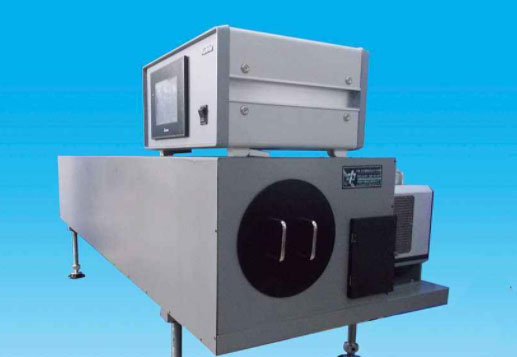

离轴抛物面反射式大口径长焦距平行光管的光学设计

2015年10月24日 设计案例 17376 views


平行光管是光学检测是常用的检测设备,其原理是将分划板放在平行光管的光学镜头的焦平面上,并配备光源照明,使其发出的光束是平行光束,用来模拟无穷远处的目标。

奥艺科技将提供一种离轴抛物面反射式大口径长焦距平行光管的光学设计方案。

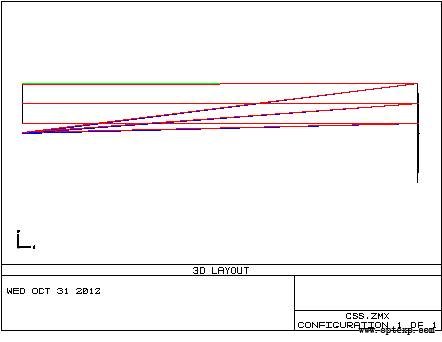

如图所示,采用反射式长焦距的光学系统相对于透射式长焦距镜头设计的优点就是无色差,反射镜是标准的抛物面,材料采用微晶材料,对温差变化适应能力较强。

针对不同的焦距的光管有如下计算公式:f =R/2,为了使分化板的位置不遮挡出射光线,偏移量应该大于D/2,根据装卡需要酌情设置偏移量,但是越小越好。

以2000mm光管为例,R=-4000mm,偏移量150mm,入瞳D=200mm,F/#=10,分划板4mm口径内波相差小于十分之一波长(RMS),0.7mm口径内波相差小于十分之一波长(PV)。


长焦距平行光管,可以作为检测辅助工具,比如测量焦距等,但是如果使用它来评价光学镜头的像质,建议是使用星点法,不建议采用鉴别率板来评价被检测的光学镜头的像质,因为平行光管本身的轴外视场的成像品质就略差,会影响对被测光学镜头轴外视场的评价结果,检测光学镜头轴外像质的解决办法;采用星点法--只采用平行光管的轴上模拟目标,将光学镜头的被测视场与平行光管串轴,然后评价星点成像品质。


本文由奥艺科技(www.optexp.com)提供,转载请注明。
