一种基于红外光谱的工业检测用远心镜头的光学系统设计

2018年09月13日 设计案例 16566 views


物方/双远心镜头的优势是物距在一定范围内变化,镜头的倍率不会改变,从而提高了系统的检测精度,主要应用于近距离、高精度的目标检测,特别是应用于物面凸凹不平的目标检测。

远心镜头的原理在这里就不做详细参数,大家可以翻一下以前的文章《科普:什么是远心镜头?如何选择?》

本案例是基于一种红外单色光源照明的双远心光学镜头,主要是对流水线工件的尺寸和瑕疵检测,主要技术参数如下:

视场:40mm

光谱:800-900nm

数值孔径:0.02

倍率:0.15

工作距离:50mm

机械接口:非标定制接口

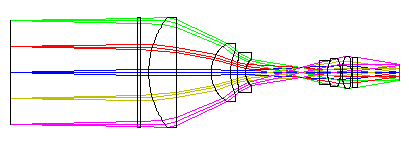

设计达到的技术指标如下图:

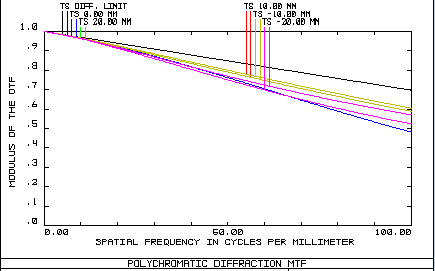

MTF>0.5@100lp/mm

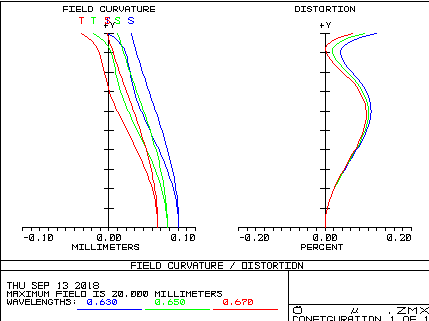

畸变<0.2%

该镜头已经制作样机,并进行批量化生产,并进行指标检测,可以达到客户的检测标准。
