CCD(CMOS)的尺寸计算方法

2015年10月29日 镜头知识 6277 views

好多人对CCD的尺寸有疑惑,特别是对CCD的尺寸计算有误解,比如1英寸的CCD,实际尺寸是12.8mm*9.6mm,对角线长度是16mm。这是iu有人问,一英尺应该是25.4mm,为什么CCD里的量值变成了16mm?这是历史问题导致的,大概要追溯到二十世纪五、六十年代电子成像技术刚开始的时代吧那时早期的电视摄像机使用的感光元件是真空管,现在常见的CCD和CMOS传感器,那时候还没发明出来呢真空管的外面是有个玻璃罩子的,真空管外径是把玻璃厚度也算进去的玻璃管当然是不能用于成像的,所以外径1英寸的真空管,实际成像区域只有16mm左右,于是16mm就成了电子摄像照相行业一个约定俗成的度量单位。

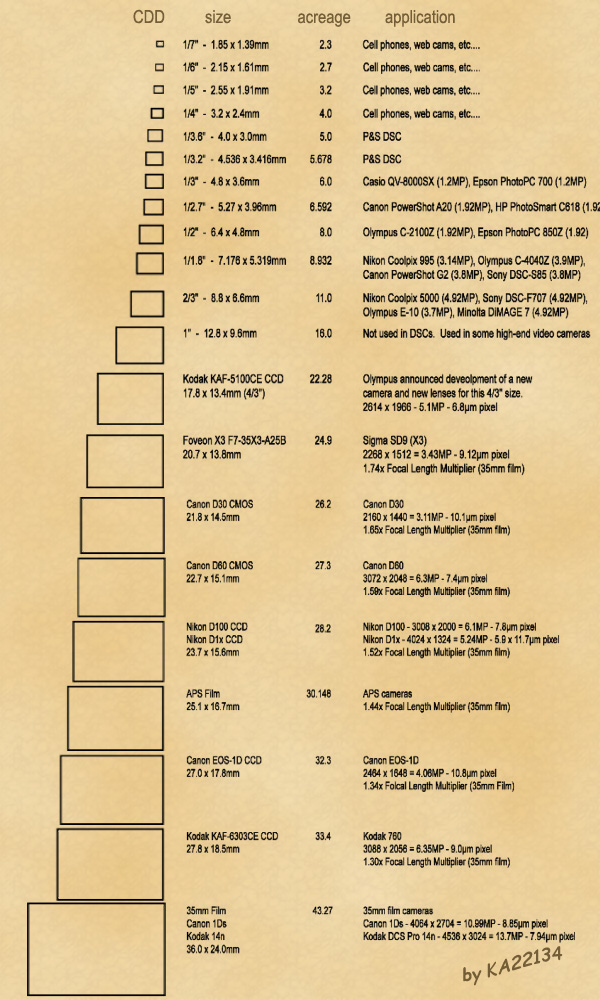

OK,了解了上述历史根源,知道了CCD是按照对角线计算尺寸,长宽比一般是4:3,并且,1英寸对应16mm,那么我们就很容易计算各种规格CCD尺寸了,下面就给一个直观的数据表方便大家查阅,收藏吧!
